Описание

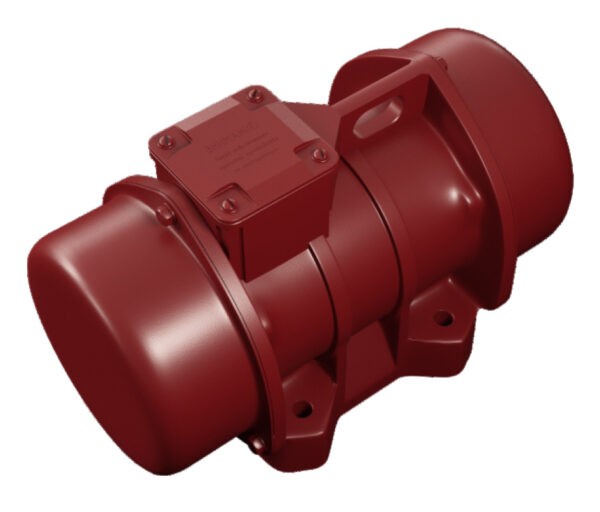

Вибраторы КРАСНЫЙ МАЯК – это дебалансные центробежные механизмы, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала
Габаритные размеры
| C | M | A | B | ØG | Количество отверстий | D | E | F | H | I | L | ØN |
| 225 |
52 | 62-74 | 106 | 9 | 4 | 130 | 136 | 12 | 48 | 94 | 121 | 86 |
| 33 | 82-102 | 7 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Номин. потреб. мощность кВт | 0.04 |
| Вынуждающая сила, кН | 0.3 |
| Масса, кг | 4.6 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор — 1 шт.,
- Руководство по эксплуатации — 1 шт.
