Описание

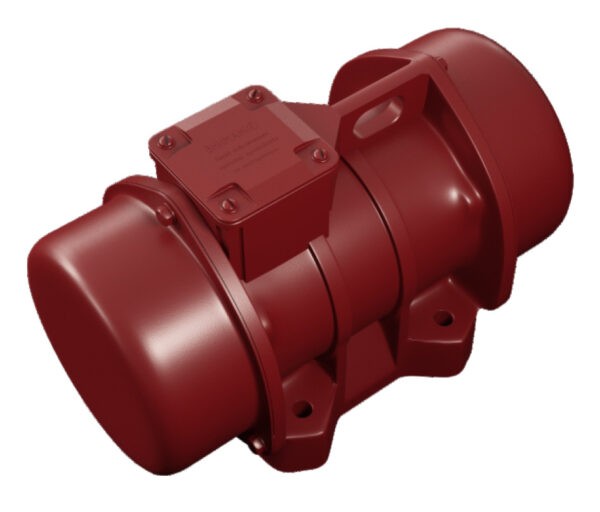

Вибраторы КРАСНЫЙ МАЯК – это дебалансные центробежные механизмы, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала
Габаритные размеры
| C | M | A | B | ØG | Количество отверстий | D | E | F | H | I | L | ØN |
| 273 | 70 | 80 | 110 | 11 | 4 | 154 | 175 | 15 | 79 | 142 | 163 | 131 |
| 90 | 125 | 13 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 1.16 |
| Вынуждающая сила, кН | 2 |
| Масса, кг | 12.8 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор — 1 шт.,
- Руководство по эксплуатации — 1 шт.
