Описание

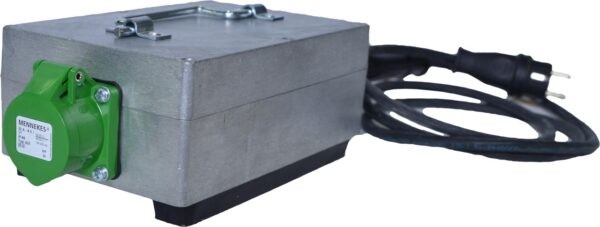

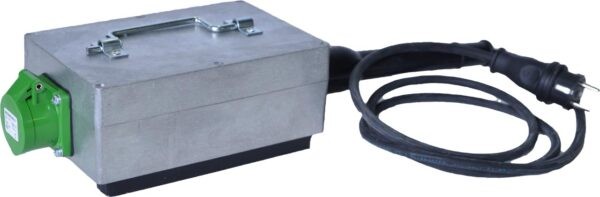

Преобразователь частоты КРАСНЫЙ МАЯК ИСП 014 (42/14) представляет собой преобразователь частоты и напряжения с естественным охлаждением.
Область применения
Преобразователь частоты КРАСНЫЙ МАЯК ИСП 014 (42/14) предназначен для питания глубинных высокочастотных вибраторов (уплотнение бетонных смесей) типа ИВАР-60, ИВАР-50, ИВАР-38 (производства ОАО ‘Красный Маяк’, г. Ярославль), или импортных вибраторов со сходными параметрами. Может также использоваться для подключения устройств с аналогичными по характеристикам электродвигателями (например, штукатурно-затирочная машина СО-86 или СО-112).
Принцип работы
Преобразователь частоты КРАСНЫЙ МАЯК ИСП 014 (42/14) преобразует однофазное сетевое напряжение 220В 50Гц в гальванически не связанное с сетью безопасное для персонала 3ф х 42В 200Гц.
Преимущества
Преобразователь обеспечивает плавный пуск двигателя глубинного вибратора и защиту от перегрузок (ограничение максимального тока и запрет работы при обрыве в выходной фазе).
Выпускается в герметичном алюминиевом корпусе.
По сравнению с электромашинными агрегатами преобразователь для вибратора КРАСНЫЙ МАЯК ИСП 014 (42/14) имеет значительно меньший вес.
Кроме того, он бесшумен и практически не потребляет электроэнергии при отсутствии нагрузки на выходе (вибратор выключен).
Возможно также исполнение преобразователя с двумя розетками КРАСНЫЙ МАЯК ИСП 014-2 (42/14).
Возможно изготовление модификации КРАСНЫЙ МАЯК ИСП 014-12 (42/14) с регулируемой выходной частотой.
Частота может быть как фиксированной 200Гц (режим 0, для высокочастотных вибраторов), так и регулируемой в диапазоне 80-240 Гц (режим 1, для высокочастотных вибраторов), либо в диапазоне 18-60 Гц (режим 2, для обычных вибраторов) В преобразователе КРАСНЫЙ МАЯК ИСП 014 (42/14) использована таже электронная начинка, что и в КРАСНЫЙ МАЯК ИСП 02 (42/24).
Из-за уменьшения площади теплоотвода корпуса снижен выходной ток, зато уменьшились габариты. Показатели же надежности остались на таком же высоком уровне, как и у прототипа.
| Номин. потреб. мощность кВт | 0.9 |
| Габаритные размеры, мм | 300х146х100 |
| Средняя наработка до отказа, часы | не менее 6000 |
| Масса, кг | 3 |
| Номинальный выходной ток, А | 14 |
| Номинальное напряжение питания, В | 220 (+15% | -10%) |
| Номинальное линейное выходное напряжение, В | 42 |
| Макс. кратковременный выходной ток, А | 18 |
| Степень защиты по ГОСТ 14254-96 | IP44 |
| Гарантия | 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- В комплект поставки входит:
- КРАСНЫЙ МАЯК ИСП 014 (42/14) – 1 шт.,
- Упаковочная коробка – 1 шт.,
- Руководство по эксплуатации – 1 экз,
