Описание

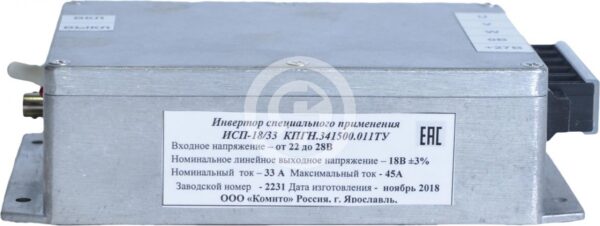

Преобразователь частоты КРАСНЫЙ МАЯК ИСП 11 (18/33) представляет собой низковольтный автомобильный инвертор частоты с естественным охлаждением, предназначен для включения поверхностного вибратора типа ИВ-99Б, ИВ-98Б (производства ОАО ‘Красный Маяк’, г. Ярославль) от сети питания автомобиля. В последнее время применение вибраторов на автомобилях приобретает все большую популярность у владельцев спецтехники. КРАСНЫЙ МАЯК ИСП 11 (18/33) преобразует постоянное напряжение 27В (бортовая сеть автомобиля при работающем двигателе) в трехфазное переменное напряжение 3х18В 50Гц, что позволяет запускать вибратор от автомобильной сети питания. Инвертор обеспечивает плавный пуск двигателя вибратора и защиту от перегрузок. Включение осуществляется как с тумблера на корпусе, так и от дистанционного сигнала 24…27В (тумблер в кабине водителя).
В ноябре 2016г. проведено обновление алгоритма работы преобразователя. Связано это с поступившими жалобами клиентов на то, что при уличных температурах ниже минус 10 градусов застывала смазка в подшипниках вибратора и преобразователь отключался по перегрузке из-за тяжелого пуска. В новой версии преобразователь продолжает раскручивать вибратор (ротор вращается, но еще не может достичь номинальной частоты вращения) в течение 2 минут. За это время смазка подшипников прогревается трением и протекающим через обмотки двигателя током. При сильных морозах для выхода на номинальный режим может потребоваться до 4 прогревочных пусков подряд.
Области применения
Установка вибратора на кузове самосвала — позволяет после разгрузки автоматически очистить кузов самосвала от остатков бетона, песка и других сыпучих материалов (под воздействием вибрации остатки груза съезжают сами по наклонной плоскости)
Установка вибратора на бункер бетононасоса — приемный бункер не переполняется бетоном из-за засорения решетки крупными фракциями (благодаря вибрации крупные фракции дробятся)
Установка вибратора на кузове пескоразбрызгивателя коммунальной дорожной машины — предотвращает налипание и застревание песка в кузове
Использование на бункерах с сыпучим материалом в местах, где нет электроснабжения — есть пример такого использования, когда тракторист подъезжал к бункеру, находящемуся в поле, с преобразователем, и включал вибратор, закрепленный на бункере, от бортовой сети трактора. И преобразователь не украден, и бункер полностью разгружен…
Особенности устройства
ИСП обеспечивает аварийное отключение при срабатывании:
- Защиты от пониженного напряжения питания
- Защита от короткого замыкания вибратора,
- Время-токовой защиты электродвигателя,
- Защита от утечки на массу (тестируется перед включением),
- Температурной защиты (порог срабатывания 70 град.).
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 220х125х55 |
| Средняя наработка до отказа, часы | не менее 6000 |
| Номинальный выходной ток, А | 33 |
| Номинальное линейное выходное напряжение, В | 18 |
| Номинальный входной ток, А | 35 |
| Макс. кратковременный входной ток, А | 50 |
| Тип тока | Постоянный |
| Номинальное линейное входное напряжение, В | 27 (+10% | -20%) |
| Макс. кратковременный выходной ток, А | 45 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Класс защиты по ГОСТ 12.2.007.0-75 | III |
| Продолжительность номинального рабочего периода, мин (ГОСТ 12.2.013.0-91) | 15 |
| Продолжительность номинального периода отключения, мин (ГОСТ 12.2.013.0-91) | 20 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Инвертор комплектуется:
- Инвертор КРАСНЫЙ МАЯК ИСП 11 (18/33) — 1шт.
- Руководство пользователя — 1экз.
