Описание

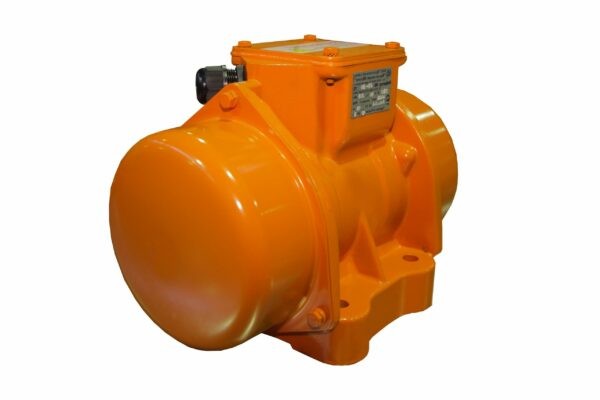

Вибратор электромеханический общего назначения с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-08-50 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-08-50 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-08-50 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 280 | 187 | 208 | 143 | 100 | 145 | 13 | 35 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.5 |
| Вынуждающая сила, кН | 0 .. 8.0 |
| Статический момент, кг.см | 0 .. 8.0 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 280х187х208 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 15 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
В комплект поставки входит:
