Описание

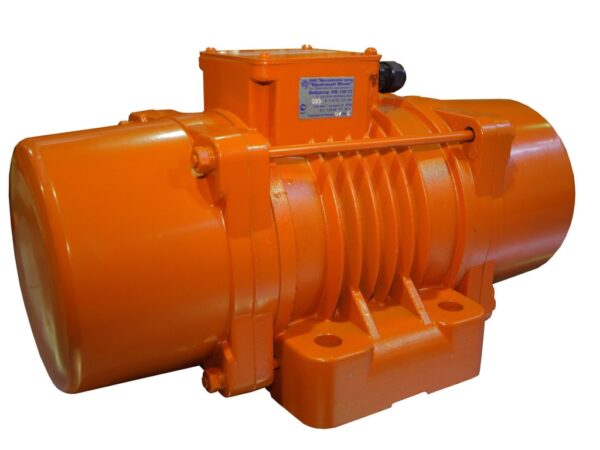

Вибратор площадочный КРАСНЫЙ МАЯК ИВ-106Э — электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор площадочный КРАСНЫЙ МАЯК ИВ-106Э — предназначен для возбуждения вибрации в установках мельничного оборудования.
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 460 | 300 | 280 | 185 | 130 | 240 | 22 | 60 |
| Напряжение, В | 380 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Номин. потреб. мощность кВт | 1.07 |
| Вынуждающая сила, кН | 2,5 .. 5,0 |
| Статический момент, кг.см | 10 .. 20 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 460х300х280 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 700 |
| Масса, кг | 41 |
| Номинальный выходной ток, А | 2,3 |
| Номинальное напряжение, В | 380 |
| Частота вибрации, Гц | 25 |
Комплектация
- Вибратор – 1шт.
- Руководство по эксплуатации – 1экз.
В комплект поставки входит:
