Описание

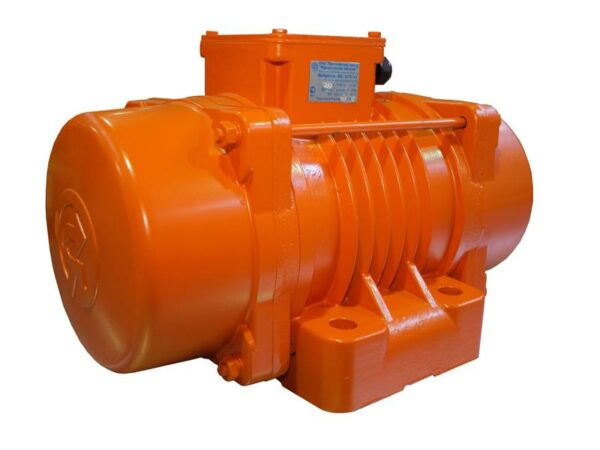

КРАСНЫЙ МАЯК ИВ-107А – вибратор площадочный, который разработан с целью применения на заводе ЖБИ. Вибромотор размещается на формах, вибростолах и виброплощадках.
Область применения
На этом их применение не ограничивается – такое оборудование используют для транспортировки сыпучих и вязких материалов обычной дисперсности, в частности, гипс и цемент, другие похожие материалы. ИВ-107 применяется на виброоборудовании, таком как: вибропрессы, грохоты (вибрационные), конвейеры и т.п. Виброоборудование ИВ-107 нашло свое применение при разгрузке вагонов.
По паспорту, вибраторы предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он
установлен.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 460 | 300 | 280 | 185 | 130 | 240 | 22 | 60 |
| Напряжение, В | 380 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 1.5 |
| Вынуждающая сила, кН | 9.9 .. 20.0 |
| Статический момент, кг.см | 10.0 .. 20.0 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 460х300х280 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 700 |
| Масса, кг | 40 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1шт.
- Руководство по эксплуатации – 1экз.
В комплект поставки входит:
