Описание

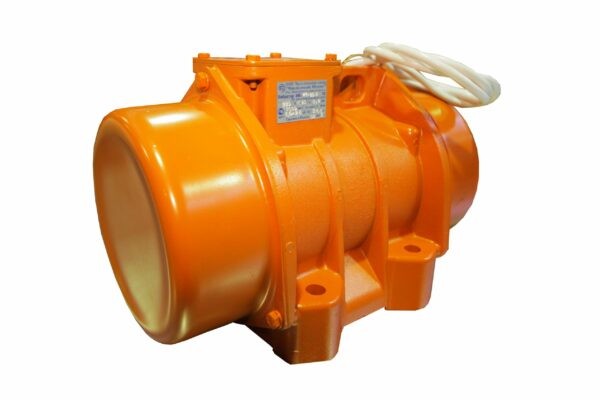

Вибратор электромеханический общего назначения однофазный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-11-50E — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-11-50Е предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-11-50Е представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 363 | 234 | 248 | 202 | 130 | 190 | 17 | 60 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.97 |
| Вынуждающая сила, кН | 5.6 .. 11.3 |
| Статический момент, кг.см | 5.7 .. 11.4 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 365х234х248 |
| Присоединительные размеры, мм | 130х190 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 31.5 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
В комплект поставки входит:
