Описание

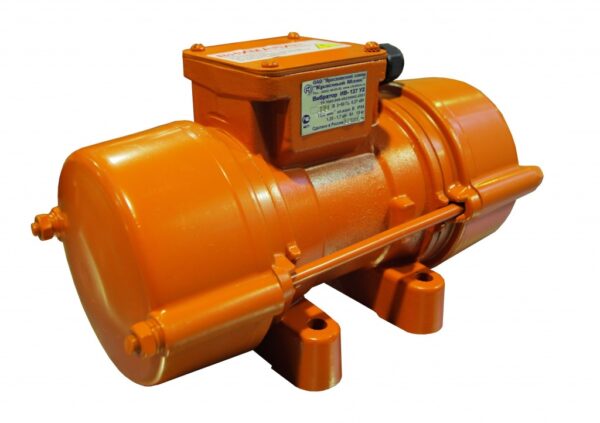

Вибратор ИВ-127Э — электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор ИВ-127Э предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 300 | 180 | 200 | 140 | 100 | 145 | 13 | 40 |
| Напряжение, В | 380 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Номин. потреб. мощность кВт | 0.27 |
| Вынуждающая сила, кН | 0.63 ..1.25 |
| Статический момент, кг.см | 2.55 .. 5.1 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 350х180х200 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 700 |
| Масса, кг | 12 |
| Количество полюсов | 4 |
| Модель двигателя | Дебалансный, регулируемый |
| Тип двигателя | Асинхронный трехфазный с короткозамкнутым ротором |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- В комплект поставки вибратора входит:
- Вибратор — 1шт.
- Руководство по эксплуатации — 1экз.
