Описание

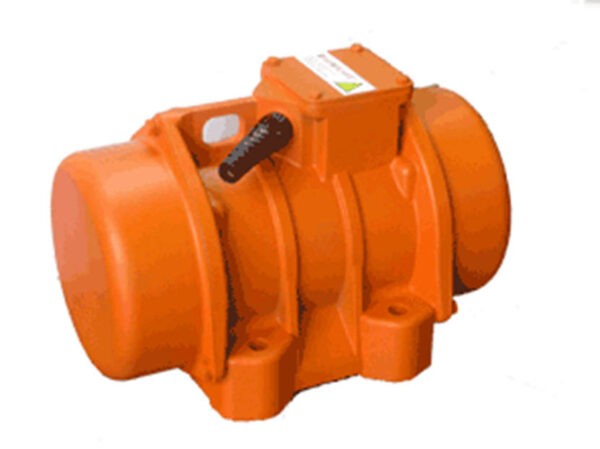

Вибратор электромеханический высокочастотный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-16-100 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Вибратор представляет собой конструкцию повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, усиленные лапы станины, повышенный рабочий ресурс.
Вибратор должен работать с регулируемым электронным преобразователем частоты, позволяющим питать вибратор с частотой тока 200 Гц
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-16-100 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-16-100 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 363 | 234 | 248 | 202 | 130 | 190 | 17 | 60 |
| Частота колебаний синхронная, Мин.-1 | 6000 |
| Номин. потреб. мощность кВт | 1.1 |
| Вынуждающая сила, кН | 0 .. 16.0 |
| Статический момент, кг.см | 0 .. 4.0 |
| Габаритные размеры, мм | 363х234х248 |
| Присоединительные размеры, мм | 130х190 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 29 |
| Номинальная частота тока, Гц | 100 |
| Номинальное напряжение, В | 220/380 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
