Описание

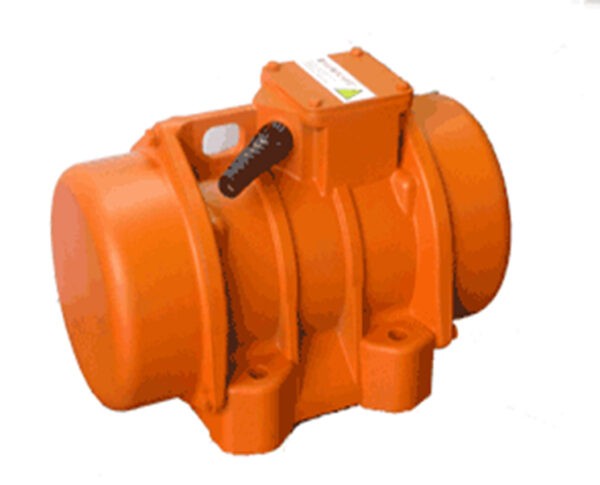

Вибратор электромеханический высокочастотный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-22-100 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Вибратор представляет собой конструкцию повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, усиленные лапы станины, повышенный рабочий ресурс.
Вибратор должен работать с регулируемым электронным преобразователем частоты, позволяющим питать вибратор с частотой тока 200 Гц
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-22-100 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-22-100 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 410 | 300 | 270 | 221 | 130 | 240 | 22 | 60 |
| Частота колебаний синхронная, Мин.-1 | 6000 |
| Номин. потреб. мощность кВт | 2.05 |
| Вынуждающая сила, кН | 0 .. 22.0 |
| Статический момент, кг.см | 0 .. 5.5 |
| Частота тока, Гц | 100 |
| Габаритные размеры, мм | 405х300х270 |
| Присоединительные размеры, мм | 130х240 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 42 |
| Номинальное напряжение, В | 380 |
| Гарантия | 30 месяцев со дня отгрузки, 25 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1шт.
- Руководство по эксплуатации – 1экз.
