Описание

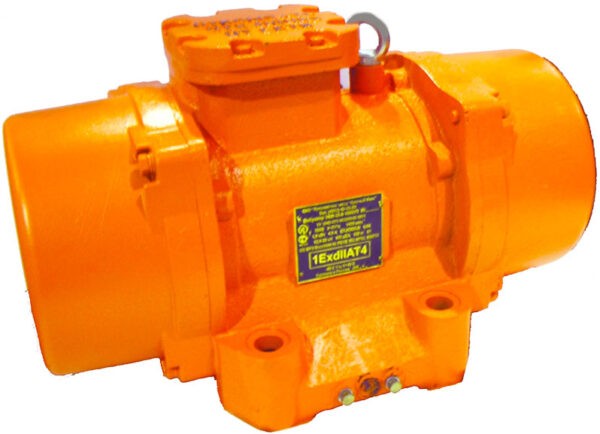

Вибратор электромеханический общего назначения трехфазный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-23-16 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-23-16 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-23-16 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы,
вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 645 | 360 | 345 | — | 180 | 300 | 27 | 30 |
| Частота колебаний синхронная, Мин.-1 | 1000 |
| Номин. потреб. мощность кВт | 2.7 |
| Вынуждающая сила, кН | 0 .. 23.0 |
| Статический момент, кг.см | 0 .. 210.0 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 645х360х345 |
| Присоединительные размеры, мм | 180х300 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 155 |
| Номинальное напряжение питания, В | 220/380 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
