Описание

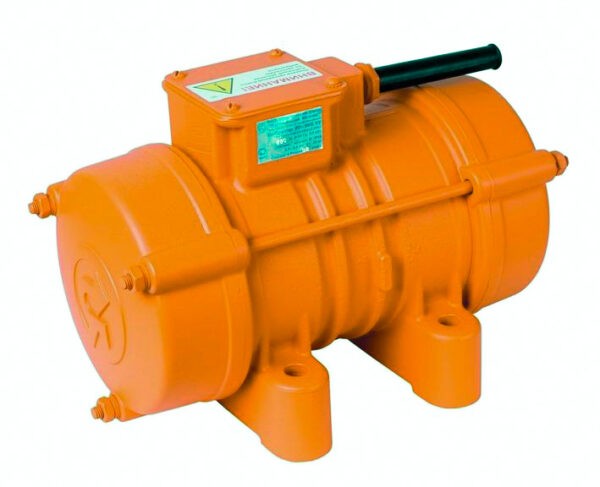

Вибратор КРАСНЫЙ МАЯК ИВ-98Е представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-98Е предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
При включении электродвигателя, вращающиеся дебалансы вызывают круговые колебания вибратора, передающиеся конструкции, на которой он установлен.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 365 | 235 | 250 | 175 | 130 | 190 | 17 | 60 |
| Напряжение, В | 220 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.9 |
| Вынуждающая сила, кН | 5.6 .. 11.3 |
| Статический момент, кг.см | 5.7 .. 11.4 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 300х180х200 |
| Присоединительные размеры, мм | 130х190 |
| Средняя наработка до отказа, часы | 700 |
| Масса, кг | 22.5 |
| Гарантия | 18 месяцев со дня отгрузки с завода, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1шт.
- Руководство по эксплуатации – 1экз.
