Описание

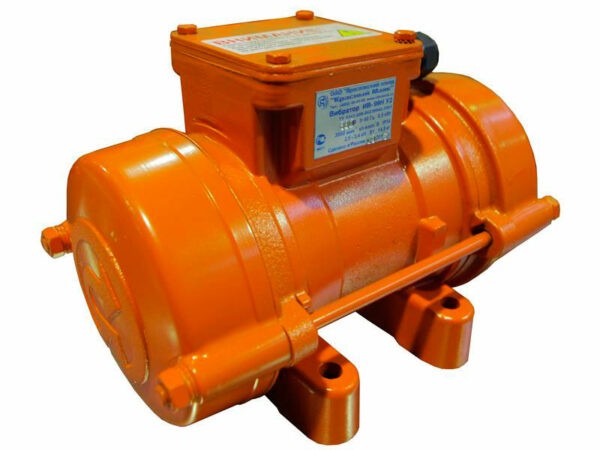

Вибратор КРАСНЫЙ МАЯК ИВ-99Е – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-99Е предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 300 | 180 | 200 | 140 | 100 | 145 | 13 | 40 |
| Напряжение, В | 220 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.5 |
| Мощность потребляемая, кВт | 0,5 |
| Вынуждающая сила, кН | 5.0 |
| Статический момент, кг.см | 5.1 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 300х180х200 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 900 |
| Масса, кг | 12 |
| Номинальный выходной ток, А | 1,75 |
| Частота вибрации, Гц | 50 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- В комплект поставки входит:
- Вибратор — 1шт.
- Руководство по эксплуатации — 1экз.
