Описание

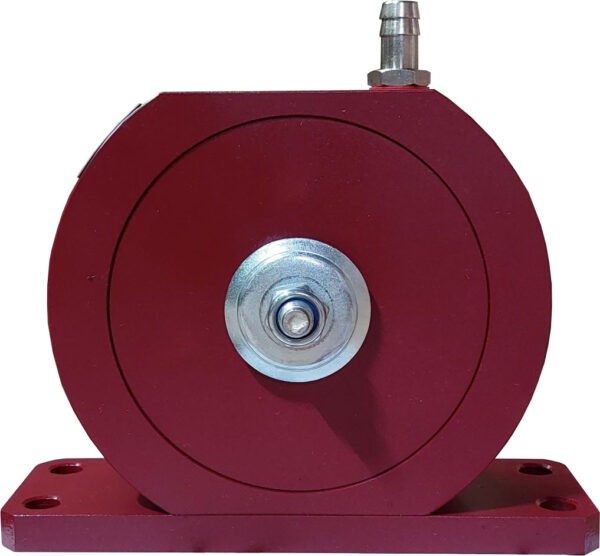

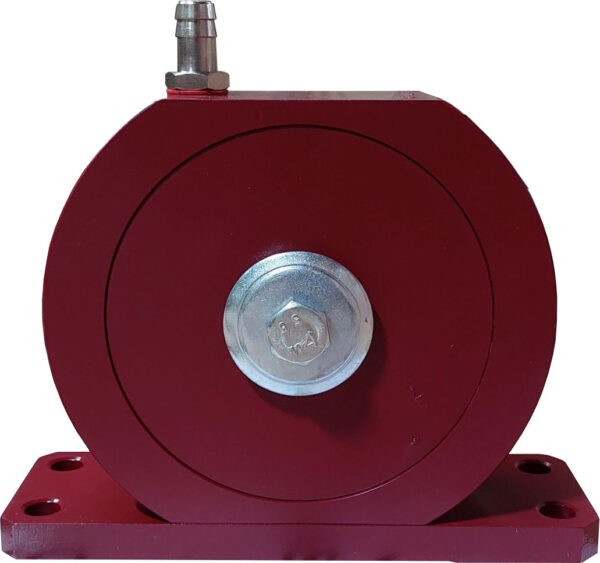

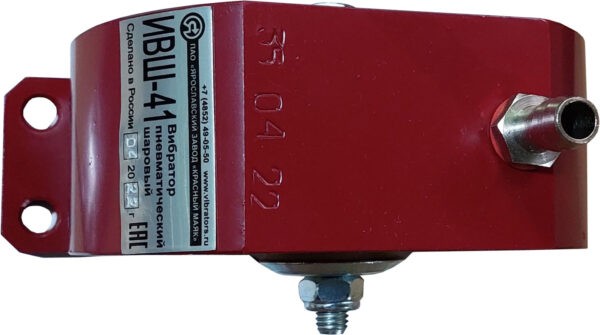

Вибратор пневматический ИВШ-41 производства завода ‘Красный Маяк’ состоит из корпуса, который выполнен из стали. Он оснащен кольцами из высокопрочной стали. Внутри колец расположен стальной шарик. Корпус вибратора герметичен благодаря боковым крышкам и уплотнениям. Вибрация осуществляется за счет вынуждающей силы, которую создает шарик вращаясь внутри колец под действием струи сжатого воздуха.
Область применения
Вибратор пневматический шаровый ИВШ-41 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Сжатый воздух подается к вибратору через штуцер и отводится через глушитель в окружающую среду. Вибрация создается в результате вращательного движения шарика по беговой дорожке внутри корпуса. Вибратор должен крепиться к плоской и достаточно жесткой установочной плите на горизонтальных, вертикальных или наклонных ребрах жесткости возбуждаемой системы вибромеханизма. Вибратор способен работать в любом положении, под любым углом. Вибраторы пневматические не требуют смазки Для эффективной работы вибратора требуется подать на вход вибратора чистый и профильтрованный сжатый воздух. Вибратор оснащен пневматическим глушителем. Периодически в процессе эксплуатации глушитель необходимо обезжиривать уайт-спиритом и продуть через него сжатый воздух в обратном направлении.
Габаритные размеры
| Частота колебаний синхронная, Мин.-1 | 3800 |
| Вынуждающая сила, кН | 1,2 .. 2,8 |
| Статический момент, кг.см | 0,7 |
| Масса, кг | 5 |
| Гарантия | 18 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1шт.
- Паспорт – 1экз.
В комплект поставки входит:
