Описание

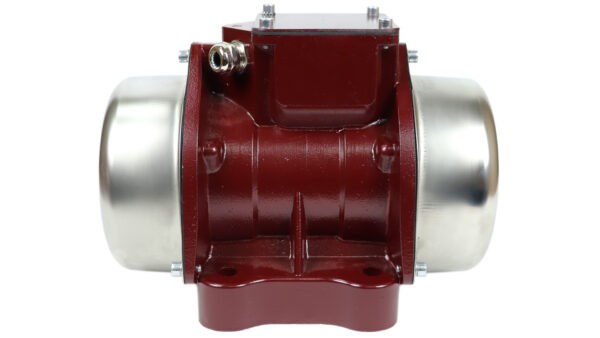

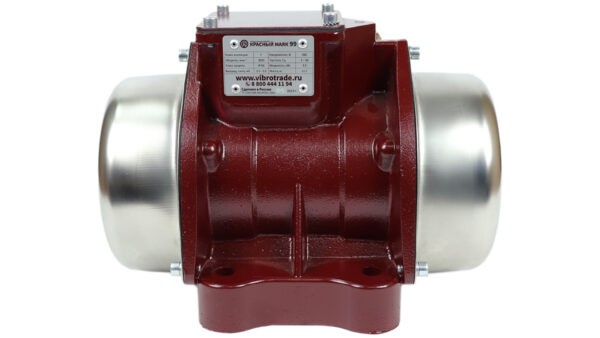

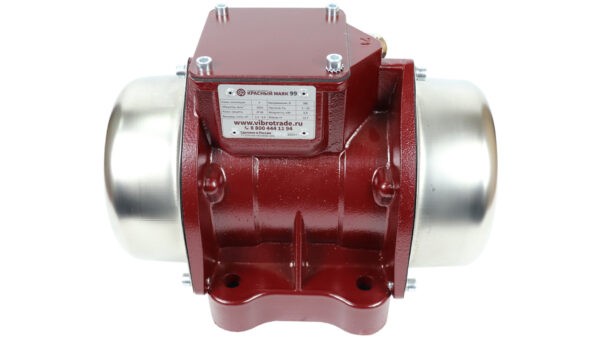

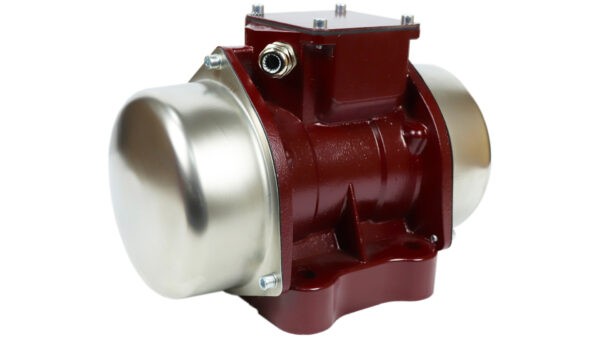

Встречайте! Новинка от Ярославского завода КРАСНЫЙ МАЯК — площадочный вибратор КРАСНЫЙ МАЯК 99
Новое поколение вибраторов ИВ-99Б
Совершенно новая прогрессивная серийная модель, превосходящая ИВ-99Б за счет глубокой модернизации производства.
Увеличенный ресурс и расширенная гарантия
Срок службы вибратора увеличился в x10 раз до 5 000 моточасов, а гарантия в х2 раза до 24 месяцев с момента ввода в эксплуатацию.
Совершенно новая конструкция
Абсолютно новый электродвигатель и усиленные подшипники в современном надежном корпусе.
Улучшенные характеристики
Увеличенная жесткость подшипниковых узлов и корпуса значительно повысили качество вибрационного воздействия, сохранив энергоэффективность.
|
А именно обновленный статор, обеспечивающий повышенный пусковой момент. Использование холодной сварки, а также обмотки статора на современном швейцарском оборудовании значительно улучшили ее надежность при воздействии механических нагрузок, а двойная вакуумная пропитка усиливает электроизоляцию изделия и увеличивает сохранность статора в самых жестких режимах работы вибратора. |
 |
 |
Чугунный подшипниковый щит с установленными в нем усиленными подшипниками позволили многократно усилить ресурс важнейшего узла вибратора. В результате многолетнего опыта для обеспечения надежной работы подшипников были разработаны и внедрены специальные скользящие посадки для сопряжения подшипников с валом и посадки с натягом для сопряжения подшипников со щитом. |
|

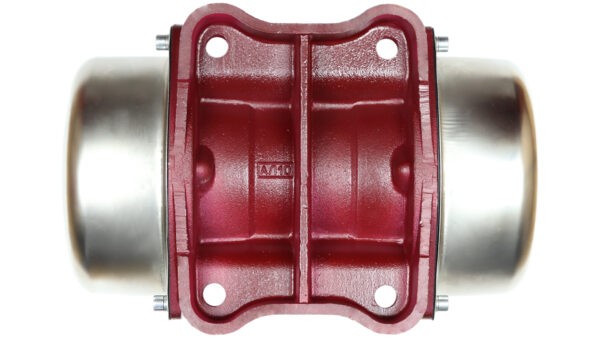

Конструкция новой станины, равномерно распределяет нагрузку и более качественно передает вибрации на обрабатываемое изделие. Добавлены ребра жесткости, которые полностью исключают обрыв монтажных лап. |
 |
 |
Быстросъемные кожухи для регулировки дебалансов. При снятии кожухов подшипниковый узел не затрагивается. Усложняющие процесс снятия кожухов шпильки заменены на удобные винты с внутренним шестигранником. |
Назначение
Вибраторы КРАСНЫЙ МАЯК 99 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Устройство и принцип работы
- 1 — коробка выводов,
- 2 — кабель токоподводящий,
- 3 — станина,
- 4 — статор,
- 5 — ротор,
- 6 — подшипник,
- 7 — подшипниковый щит,
- 8 — дебаланс,
- 9 — крышка.
Присоединительные размеры
Устройство
Устройство вибратора КРАСНЫЙ МАЯК 99
Габаритные размеры
| C | A | B | G | D | E | F | H | I | L |
| 280 | 100 | 145 | 13 | 187 | 208 | 35 | 84 | 163 | 143 |
| Масса, кг | 12.2 |
| Напряжение, В | 42 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.5 |
| Вынуждающая сила, кН | 2.5 .. 5.0 |
| Статический момент, кг.см | 5.1 |
| Частота тока, Гц | 50 |
| Средняя наработка до отказа, часы | 5000 |
| Тип двигателя | асинхронный с короткозамкнутым ротором |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- В комплект поставки входит:
- Вибратор — 1 шт,
- Руководство по эксплуатации — 1 экз.
