Описание

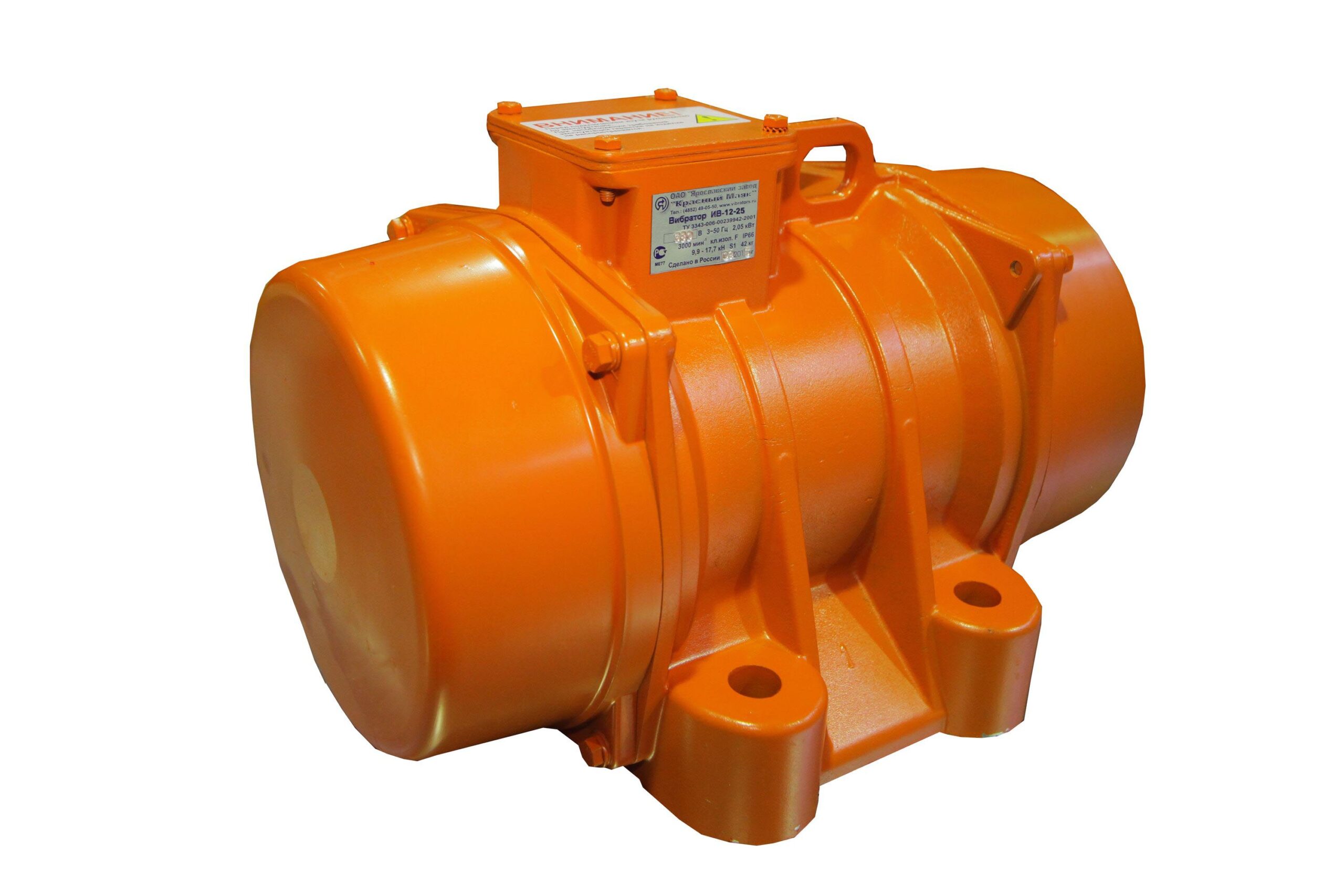

Вибратор электромеханический общего назначения с круговыми колебаниями высокого ресурса КРАСНЫЙ МАЯК ИВ-2,5-25 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-2.5-25 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-2.5-25 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы,
вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | B | H | L1 | A | A1 | D | h |
| 308 | 187 | 208 | 143 | 100 | 145 | 13 | 35 |
| Напряжение, В | 42 |
| Частота колебаний синхронная, Мин.-1 | 1500 |
| Номин. потреб. мощность кВт | 0.27 |
| Вынуждающая сила, кН | 1.25 .. 2.50 |
| Статический момент, кг.см | 5.1 .. 10.2 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 308х187х208 |
| Присоединительные размеры, мм | 100х145 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 15 |
| Гарантия | 30 месяцев с момента отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
