Описание

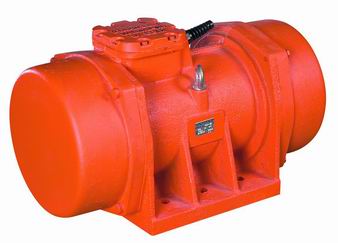

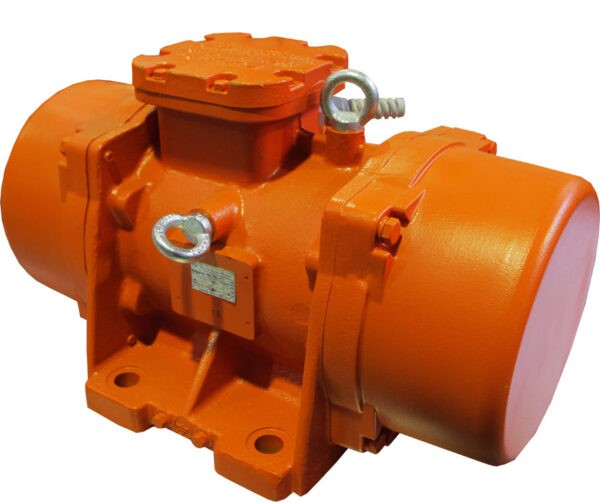

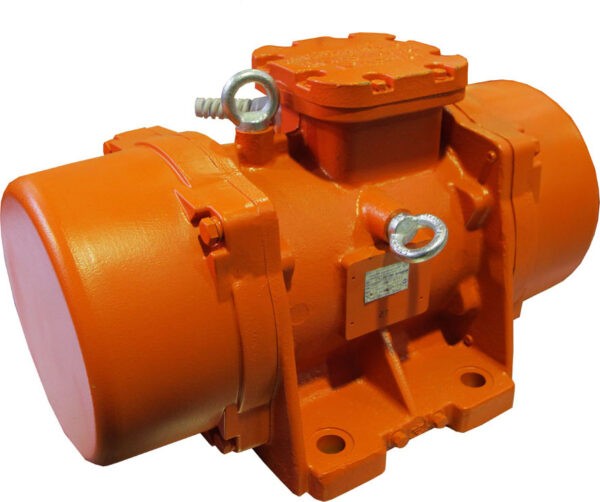

Вибратор электромеханический общего назначения с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-40-50 — дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-40-50 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-40-50 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы,
вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| Напряжение, В | 220/380 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 3.5 |
| Вынуждающая сила, кН | 19.8 .. 40.0 |
| Статический момент, кг.см | 20.3 .. 40.5 |
| Частота тока, Гц | 50 |
| Габаритные размеры, мм | 585х360х345 |
| Присоединительные размеры, мм | 180х300 |
| Средняя наработка до отказа, часы | 5000 |
| Масса, кг | 120 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Руководство по эксплуатации – 1 экз.
В комплект поставки входит:
