Описание

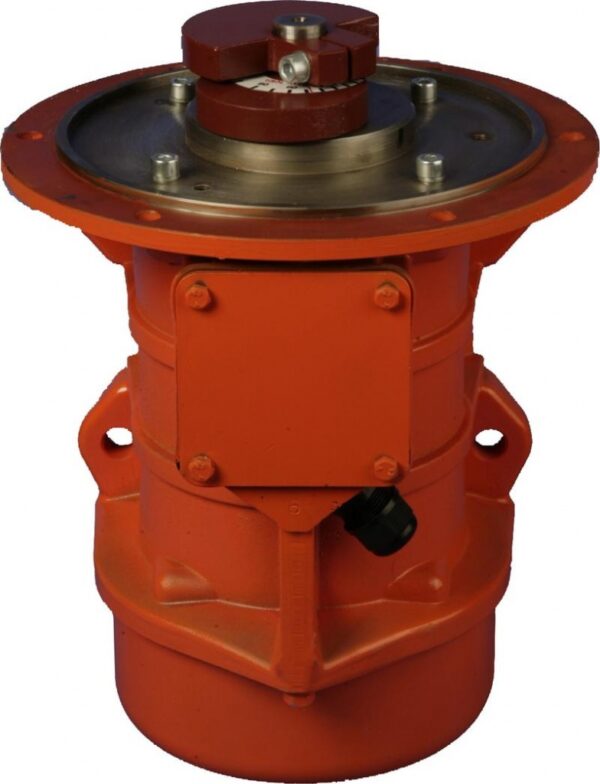

Вибратор общего назначения фланцевый КРАСНЫЙ МАЯК ИВФ-0,5-25 – дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента. Фланцевые вибраторы предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВФ-0,5-25 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВФ-0,5-25 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | D | d | d1 | d2 | N | R | h | l1 | l2 |
| 268 | 260 | 15 | 230 | 160 | 5 | 65 | 12 | 5 | 42 |
| Напряжение, В | 380 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.5 |
| Вынуждающая сила, кН | 2.5 .. 5.0 |
| Статический момент, кг.см | 2.55 .. 5.1 |
| Частота тока, Гц | 50 |
| Масса, кг | 17.6 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Паспорт – 1 экз.
В комплект поставки входит:
