Описание

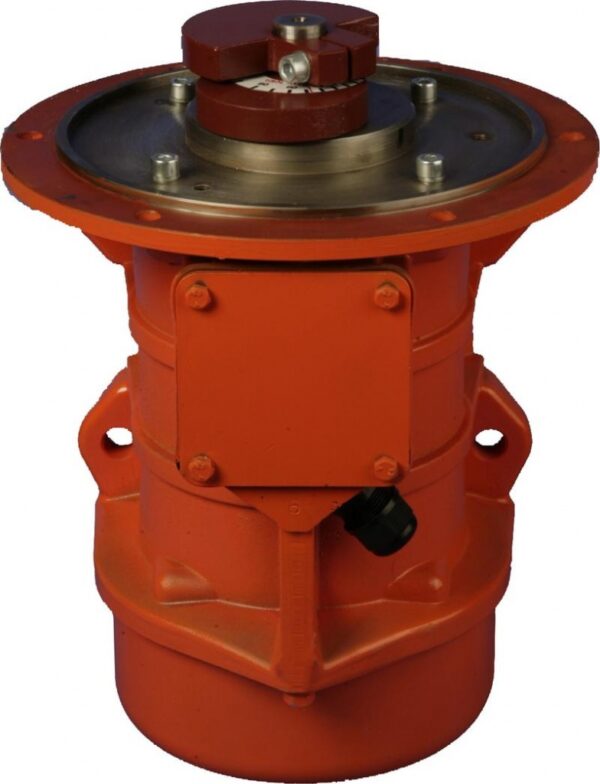

Вибратор общего назначения фланцевый КРАСНЫЙ МАЯК ИВФ-11-50 – дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента. Фланцевые вибраторы предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВФ-11-50 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВФ-11-50 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | D | d | d1 | d2 | N | R | h | l1 | l2 |
| 357 | 279 | 14 | 254 | 229 | 4 | 80 | 10 | 5 | 58.5 |
| Напряжение, В | 42 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 0.97 |
| Вынуждающая сила, кН | 5.6 .. 11.3 |
| Статический момент, кг.см | 5.7 .. 11.4 |
| Частота тока, Гц | 50 |
| Масса, кг | 30.5 |
| Гарантия | 30 месяцев со дня отгрузки, 24 месяца со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Паспорт – 1 экз.
