Описание

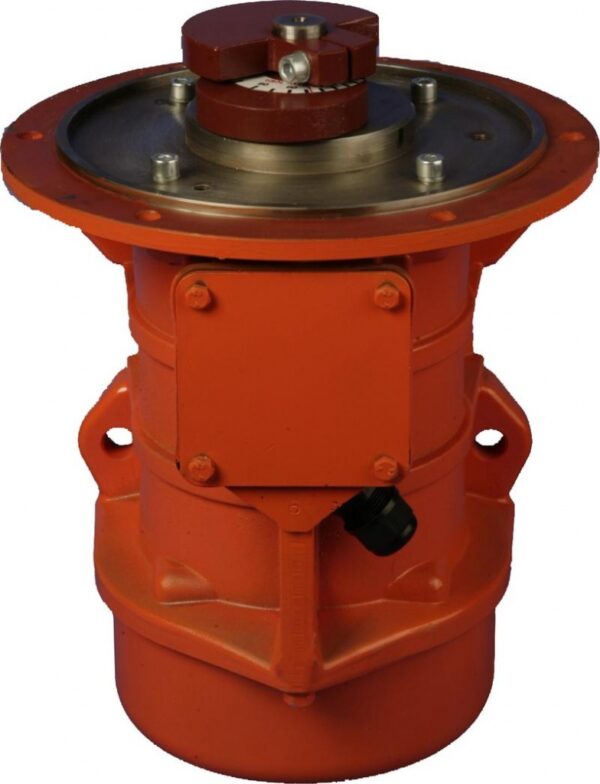

Вибратор общего назначения фланцевый КРАСНЫЙ МАЯК ИВФ-20-50 – дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента. Фланцевые вибраторы предназначены для эксплуатации на виброустановках, в которых необходима вибрация, параллельная плоскости крепления вибратора.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВФ-20-50 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВФ-20-50 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Габаритные размеры
| L | D | d | d1 | d2 | N | R | h | l1 | l2 |
| 395 | 350 | 21 | 305 | 270 | 6 | 90 | 20 | 5 | 65 |
| Напряжение, В | 380 |
| Частота колебаний синхронная, Мин.-1 | 3000 |
| Номин. потреб. мощность кВт | 2.05 |
| Вынуждающая сила, кН | 9.9 .. 20.0 |
| Статический момент, кг.см | 10.0 .. 20.0 |
| Частота тока, Гц | 50 |
| Масса, кг | 53.6 |
| Гарантия | 30 месяцев со дня отгрузки, 12 месяцев со дня ввода в эксплуатацию |
Комплектация
- Вибратор – 1 шт.
- Паспорт – 1 экз.
